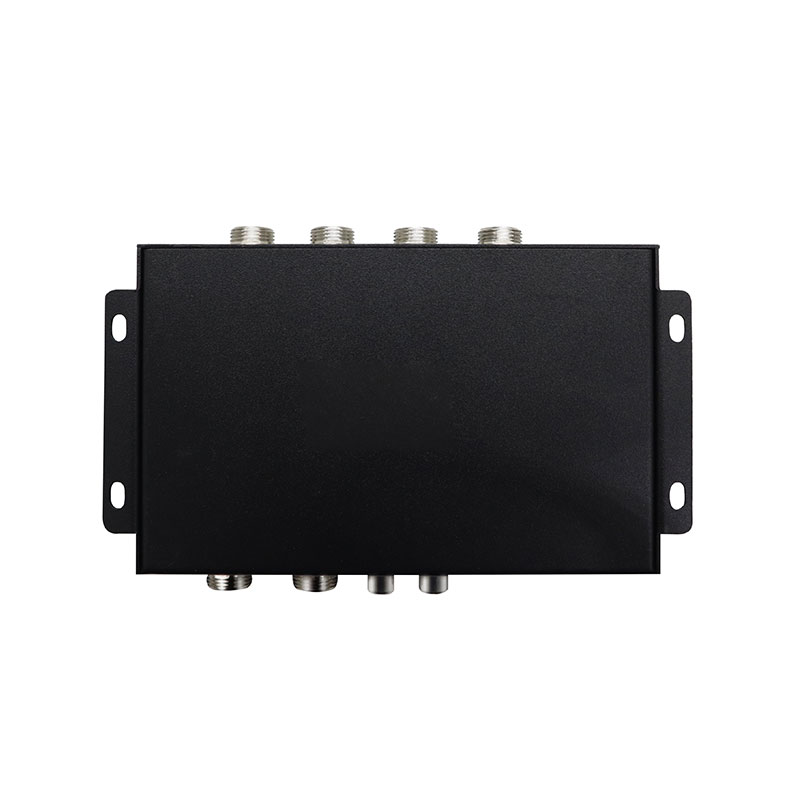

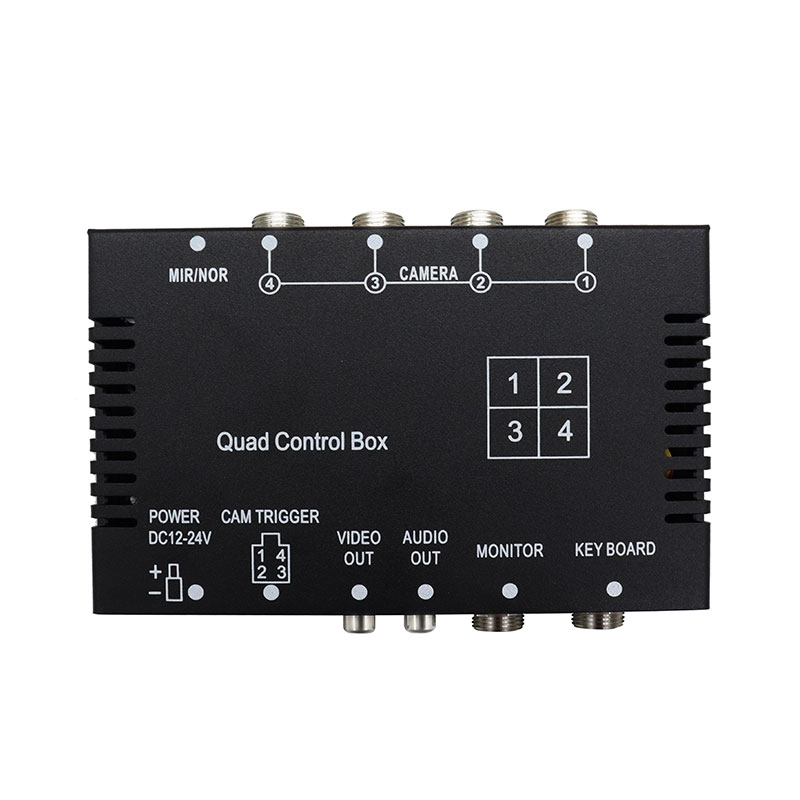

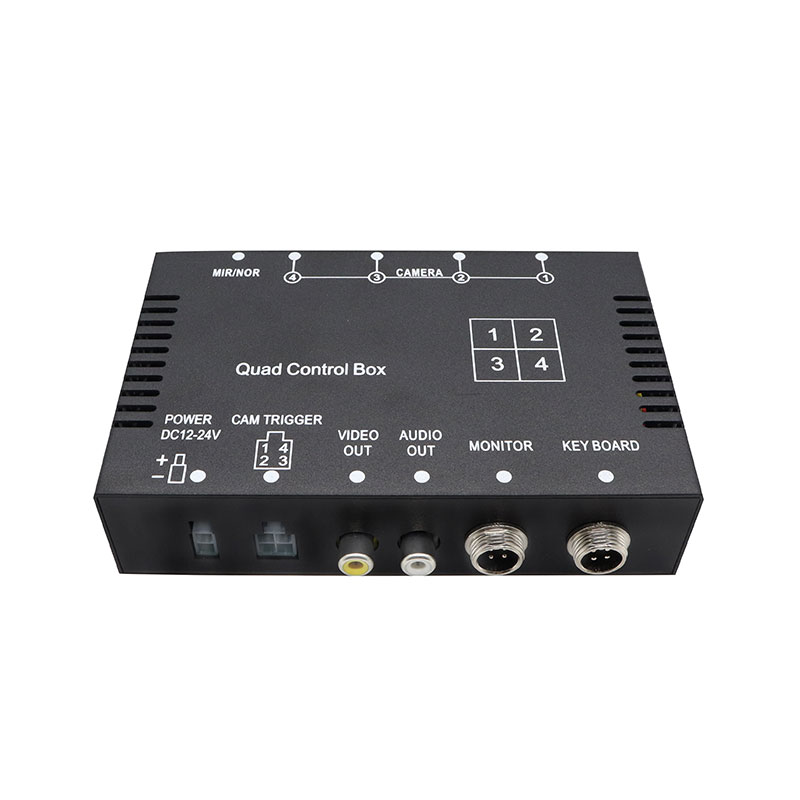

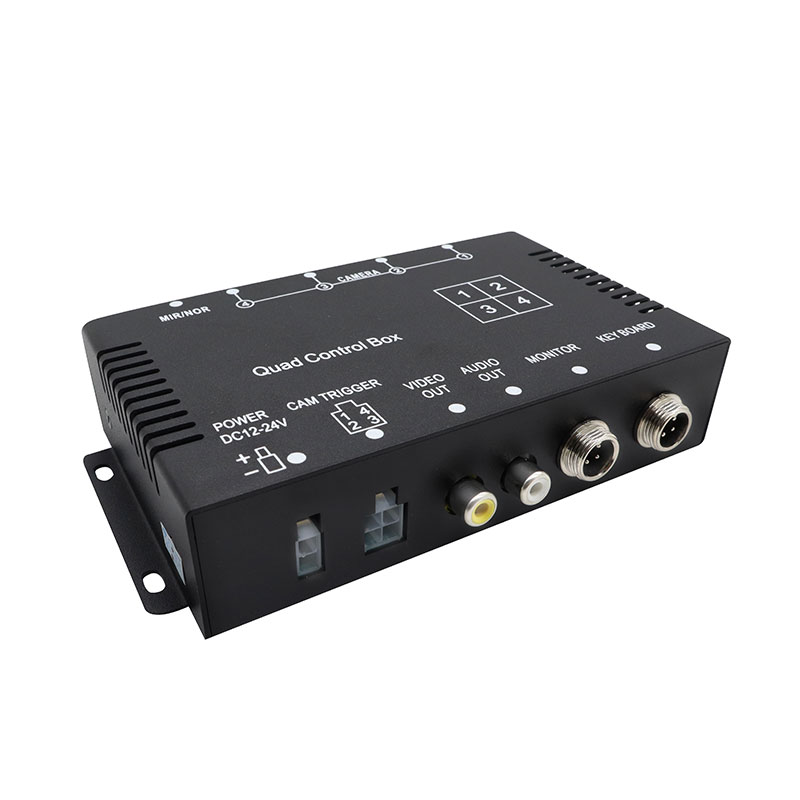

मल्टी-कैमरा डिस्प्ले और कैमरा स्विचिंग के लिए 4CH वाहन वीडियो नियंत्रण बॉक्स

कई कैमरों को सीधे अलग-अलग नियंत्रण उपकरणों से जोड़ने के बजाय, नियंत्रक एक कॉम्पैक्ट इकाई में 4 कैमरा इनपुट प्रदान करता है, जिससे विभिन्न कैमरा दृश्यों को चुना जा सकता है और वाहन मॉनिटर के माध्यम से प्रदर्शित किया जा सकता है। सिस्टम चार सीवीबीएस वाहन कैमरों का समर्थन करता है और चयनित ऑपरेटिंग मोड के अनुसार वीडियो डिस्प्ले को स्वचालित रूप से विभाजित या स्विच कर सकता है। प्रत्येक कैमरे को अलग से ट्रिगर किया जा सकता है, जबकि ट्रिगर सिग्नल सक्रिय होने पर सिस्टम स्वचालित रूप से संबंधित कैमरे को पूर्ण स्क्रीन में प्रदर्शित कर सकता है।  प्रत्येक चैनल स्वतंत्र दर्पण/सामान्य छवि सेटिंग्स का समर्थन करता है, जो सिस्टम को विभिन्न कैमरा स्थापना स्थितियों के लिए उपयुक्त बनाता है। ट्रिगर सिग्नल रद्द होने के बाद, सिस्टम पिछली डिस्प्ले स्थिति पर लौटने से पहले छवि की वापसी में लगभग 2 सेकंड की देरी कर सकता है। यह उत्पाद को वाहन कैमरा स्विचिंग, रियर व्यू कैमरा सिस्टम, मल्टी-कैमरा मॉनिटरिंग और वाणिज्यिक वाहन वीडियो सिस्टम के लिए उपयुक्त बनाता है।

उत्पाद की विशेषताएँ

1. 4CH मल्टी-कैमरा इनपुट

नियंत्रक चार सीवीबीएस कैमरा इनपुट का समर्थन करता है, जिससे कई वाहन कैमरों को एक वीडियो निगरानी प्रणाली में एकीकृत किया जा सकता है।

इसे इससे जोड़ा जा सकता है:

• फ्रंट कैमरा
• रियर व्यू कैमरा
• बाईं ओर का कैमरा
• दाईं ओर का कैमरा

यह इसे 4 कैमरा वाहन निगरानी प्रणालियों के लिए उपयुक्त बनाता है।

2. स्वचालित कैमरा स्विचिंग

जब ट्रिगर सिग्नल सक्रिय होता है, तो संबंधित कैमरा स्वचालित रूप से फ़ुल-स्क्रीन डिस्प्ले पर स्विच कर सकता है।

यह फ़ंक्शन ऐसे अनुप्रयोगों के लिए उपयोगी है:

• रिवर्स कैमरा सक्रियण
• टर्न सिग्नल मॉनिटरिंग
• साइड कैमरा सक्रियण
• दरवाजे या विशेष वाहन की निगरानी

3. व्यक्तिगत ट्रिगर नियंत्रण

प्रत्येक कैमरे को अलग से चालू किया जा सकता है। उपयोगकर्ता ट्रिगर वायर या मैन्युअल ऑपरेशन के माध्यम से चार कैमरा चैनलों में से किसी एक का चयन कर सकता है, जो विभिन्न वाहन कॉन्फ़िगरेशन के लिए लचीला नियंत्रण प्रदान करता है।

4. कॉन्फ़िगर करने योग्य कैमरा प्राथमिकता

सिस्टम इनके लिए प्रदर्शन प्राथमिकता सेटिंग्स का समर्थन करता है: CAM1/CAM2/CAM3/CAM4. यह इंस्टॉलर को यह परिभाषित करने की अनुमति देता है कि एकाधिक ट्रिगर सिग्नल प्राप्त होने पर किस कैमरे को प्राथमिकता दी जानी चाहिए।

5. एकाधिक वीडियो कनेक्टर विकल्प

वीडियो आउटपुट इसके माध्यम से उपलब्ध है: आरसीए/4पी एविएशन कनेक्टर। यह विभिन्न वाहन मॉनिटर और कैमरा वायरिंग सिस्टम के साथ एकीकरण के लिए लचीलापन प्रदान करता है।

उत्पाद पैरामीटर

उत्पाद का प्रकार: D1 4CH वाहन वीडियो नियंत्रण बॉक्स

कैमरा इनपुट: 4सीएच सीवीबीएस

कैमरा चयन: व्यक्तिगत ट्रिगर/मैन्युअल चयन

प्रदर्शन: फ़ुल-स्क्रीन स्वचालित स्विचिंग

प्रदर्शन प्राथमिकता: CAM1/CAM2/CAM3/CAM4

छवि सेटिंग: सामान्य / दर्पण

ट्रिगर फ़ंक्शन: व्यक्तिगत कैमरा ट्रिगर

ट्रिगर वापसी विलंब: लगभग। 2 सेकंड

वीडियो प्रारूप: पीएएल/एनटीएससी

ऑडियो: ऑडियो आउटपुट समर्थित

पावर आउटपुट: कैमरे और एलसीडी के लिए 12V

कार्यशील वोल्टेज: 9वी-32वी

सुरक्षा: उच्च वोल्टेज/निम्न वोल्टेज/अधिभार संरक्षण

वीडियो आउटपुट कनेक्टर: आरसीए/4पी एविएशन

आयाम: 155 × 87 × 32 मिमी

अनुप्रयोग परिदृश्य

1. ट्रक कैमरा सिस्टम

नियंत्रक कई कैमरों को ट्रक कैमरा सिस्टम से जोड़ सकता है, जिसमें फ्रंट, रियर और साइड कैमरे शामिल हैं।

2. वाणिज्यिक वाहन निगरानी

वाणिज्यिक वाहन वीडियो निगरानी प्रणालियों के लिए उपयुक्त जहां कई कैमरों को एक वाहन डिस्प्ले से कनेक्ट करने की आवश्यकता होती है।

अनुप्रयोगों में शामिल हो सकते हैं:

• डिलिवरी ट्रक
• रसद वाहन
• सेवा वाहन
• उपयोगिता वाहन
• वाणिज्यिक वैन
• बस कैमरा सिस्टम

4CH वीडियो नियंत्रक को फ्रंट, रियर और साइड मॉनिटरिंग के लिए बस कैमरा सिस्टम में एकीकृत किया जा सकता है।

3. निर्माण वाहन

निर्माण और विशेष वाहनों के लिए उपयुक्त जिन्हें वाहन के चारों ओर कई कैमरा दृश्यों की आवश्यकता होती है।

उदाहरणों में शामिल हैं:

• डंप ट्रक
• कंक्रीट मिक्सर ट्रक
• उत्खनन
• पहिया लोडर
• विशेष प्रयोजन वाहन
• रियर व्यू कैमरा सिस्टम

रिवर्स ट्रिगर सक्रिय होने पर रियर कैमरे को स्वचालित रूप से प्रदर्शित करने के लिए नियंत्रक का उपयोग बैकअप कैमरा नियंत्रक के रूप में किया जा सकता है।

4. मल्टी-कैमरा मॉनिटरिंग सिस्टम

कई व्यूइंग एंगल की आवश्यकता वाले वाहनों के लिए, मल्टी-कैमरा वीडियो नियंत्रक केंद्रीकृत कैमरा स्विचिंग और डिस्प्ले प्रबंधन प्रदान करता है।

विशिष्ट वाहन कैमरा कॉन्फ़िगरेशन

विशिष्ट 4 कैमरा वाहन प्रणाली:

• CAM1 → फ्रंट व्यू कैमरा
• CAM2 → रियर व्यू/बैकअप कैमरा
• CAM3 → लेफ्ट साइड व्यू कैमरा
• CAM4 → राइट साइड व्यू कैमरा

नियंत्रण:

ट्रिगर वायर/मैन्युअल चयन

प्रदर्शन: स्वचालित फ़ुल-स्क्रीन स्विचिंग

छवि: सामान्य/मिरर चयन योग्य

वीडियो: सीवीबीएस

शक्ति: 9-32 वी

अक्सर पूछे जाने वाले प्रश्न

Q1: यह वीडियो कंट्रोल बॉक्स कितने कैमरों को सपोर्ट कर सकता है?

नियंत्रक 4 सीवीबीएस कैमरा इनपुट का समर्थन करता है।

Q2: क्या प्रत्येक कैमरे को अलग से चालू किया जा सकता है?

हाँ। प्रत्येक कैमरे को ट्रिगर तार के माध्यम से व्यक्तिगत रूप से चालू किया जा सकता है।

Q3: क्या कैमरा स्वचालित रूप से पूर्ण स्क्रीन में प्रदर्शित हो सकता है?

हाँ। जब संबंधित ट्रिगर सिग्नल सक्रिय होता है, तो चयनित कैमरा स्वचालित रूप से पूर्ण-स्क्रीन डिस्प्ले पर स्विच कर सकता है।

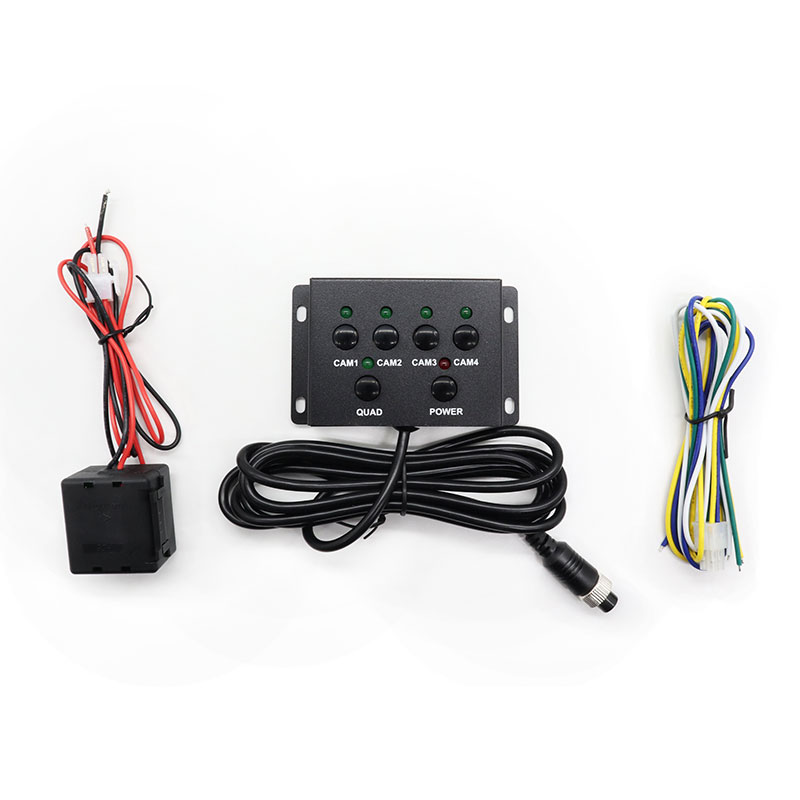

Q4: क्या मैं मैन्युअल रूप से कैमरा चुन सकता हूँ?

हाँ। नियंत्रण फ़ंक्शन के माध्यम से चार कैमरा चैनलों में से किसी एक का चयन किया जा सकता है।

Q5: क्या प्रत्येक कैमरा एक अलग दर्पण सेटिंग का उपयोग कर सकता है?

हाँ। प्रत्येक चैनल स्वतंत्र सामान्य या दर्पण छवि सेटिंग्स का समर्थन करता है।

Q6: कौन से वाहन इस नियंत्रक का उपयोग कर सकते हैं?

इसका उपयोग ट्रकों, बसों, वाणिज्यिक वाहनों, निर्माण वाहनों, विशेष वाहनों और बेड़े कैमरा सिस्टम के लिए किया जा सकता है।

Q7: क्या यह 24V वाहनों का समर्थन करता है?

हाँ। कार्यशील वोल्टेज 9-32V है, जो इसे 12V और 24V दोनों वाहन अनुप्रयोगों के लिए उपयुक्त बनाता है।

Q8: क्या नियंत्रक PAL और NTSC का समर्थन करता है?

हाँ। PAL और NTSC दोनों वीडियो प्रारूप समर्थित हैं।

Q9: क्या यह ऑडियो का समर्थन करता है?

हाँ। नियंत्रक ऑडियो आउटपुट का समर्थन करता है।

प्रश्न10: ट्रिगर रद्द होने के बाद क्या होता है?

ट्रिगर रद्द होने के बाद, छवि पिछली प्रदर्शन स्थिति पर लौटने से पहले लगभग 2 सेकंड तक रह सकती है।
